Протирадіаційне укриття ARCA SPACE 4.0 на 27 осіб

Сертифіковане протирадіаційне укриття (ПРУ) нового покоління ARCA SPACE - залізобетонне модульне укриття найвищого в Україні класу захисту

Сертифіковане модульне укриття ARCA SPACE від BUNKER-OK з внутрішньою шириною 4,0 метри та висотою 2,5 метри це оптимальний баланс між місткістю, рівнем захисту та комфортом.

Сертифіковане протирадіаційне укриття (ПРУ)  ARCA SPACE - це флагманська система модульного захисту нового покоління, виконана за сучасним стандартом CPS (Civil Protection Standard) та створена для нової реальності, де безпека - це не тимчасове рішення, а стратегічна відповідальність за життя людей.

Сертифіковане протирадіаційне укриття (ПРУ) ARCA SPACE - це універсальне залізобетонне модульне укриття, яке поєднує високий рівень захисту, інженерну надійність та адаптивність для приватного сектору, бізнесу, громадської та критичної інфраструктури.

Характеристики

• Кількість секцій: 4
• Кількість тамбурів: 2 (закриті)
• Місткість: 27 осіб
• Вага: 135 т
• Клас захисту укриття: А-І
• Клас ПРУ та СПП із захисними властивостями ПРУ: П-4, П-5, П-6 (наземно без додаткового обвалування, входить у вартість)
• Клас ПРУ та СПП із захисними властивостями ПРУ: П-1, П-2, П-3 (з додатковим обвалуванням або заглиблено, прораховується додатково)
• Товщина стелі: 700 мм
• Товщина стін та підлоги: 350 мм

Габарити

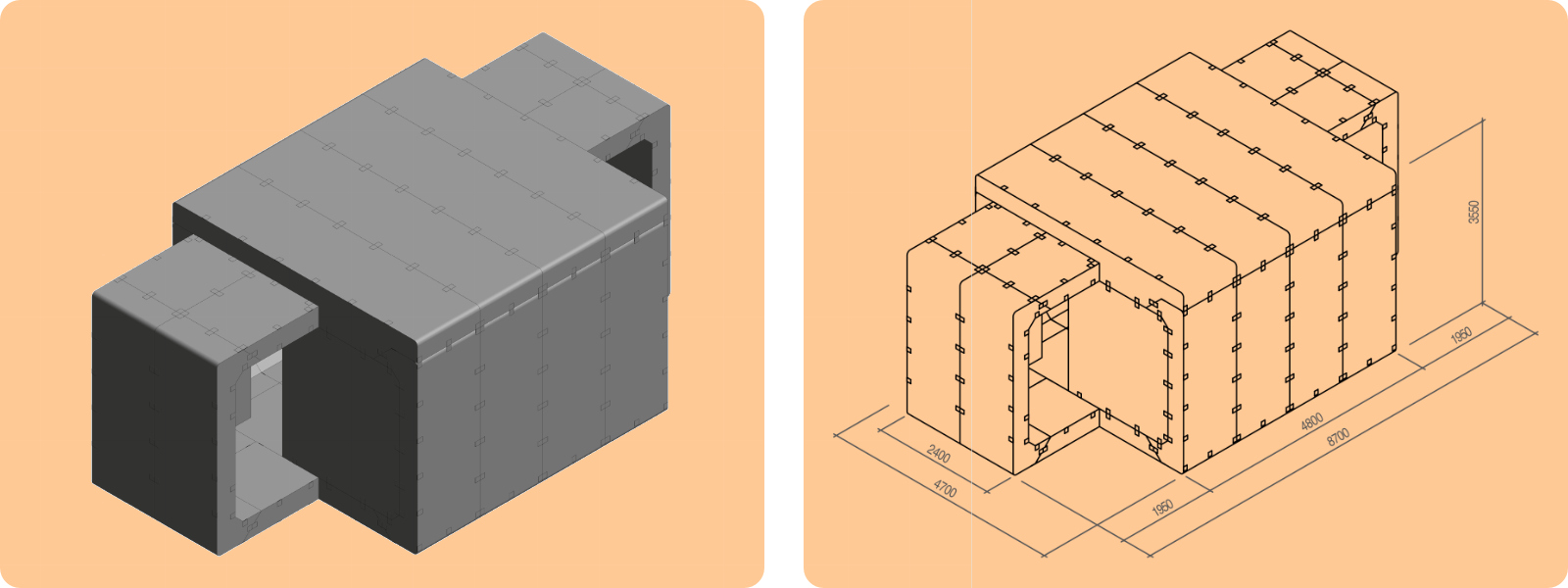

• Загальні габарити (ШхДхВ): 4.70 х 8.60 х 3.55 м
• Внутрішні габарити (корисна площа без тамбурів): 4.00 х 4.10 х 2.50 м
• Корисна площа: 16.4 м²

Матеріали

• Залізобетон: класу С35/45.
• Закладні деталі: метал марки С245.
• Арматура: класу А500С (розрахована на тріщиностійкість)
• Подвійна площа армування

Розраховується окремо після ознайомлення з місцем встановлення:

• Підготовка місця встановлення: земляні роботи, додаткова гідроізоляція, підключення до інженерних мереж та ін.
• Доставка, розвантаження

Відповідає стандартам ДСТУ Б В.2.6-2:2009, ДСТУ 9195:2022 та ДБН В. 2.2-5:2023. Сертифіковано Державним науково-дослідним інститутом будівельних конструкцій ОС ""ЦЕНТРОСЕПРОБУД"".

ARCA SPACE - одне з найбільш технологічних укриттів в Україні

Укриття ARCA:

• успішно випробувані вибухом бойової частини БпЛА типу Shahed-136 (47,8 кг), що підтверджено протоколами випробувань;
• мають підтверджений випробуваннями 10-кратний запас міцності;
• відповідають найвищому в Україні класу захисту А-І+;
• сприймають надмірний тиск повітряної ударної хвилі понад 500 (1300) кПа;
• відповідають ПРУ класу П-4, П-5 та П-6 у наземному виконанні;
• відповідають ПРУ класу П-1, П-2 та П-3 у наземному виконанні з обвалуванням або в заглибленому та підземному виконанні
• створені для сучасних сценаріїв цивільного захисту та критичних загроз.

Інженерні технології ARCA SPACE

TriCore Armor

Суцільний трирівневий армувальний каркас, який:

• підвищує цілісність конструкції;
• зменшує ризик прогресуючого руйнування;
• зберігає геометричну стабільність;
• допомагає утримувати герметичність навіть при частковому ураженні.

Dual Armor

Система подвійної площі армування для:

• кращого розподілу вибухового навантаження;
• зниження ризику локального руйнування;
• стримування уламкового ураження;
• мінімізації тріщиноутворення.

Blast Comfort

Противибуховий клапан, який:

• гасить вибухову хвилю;
• знижує надлишковий тиск;
• підвищує безпеку та комфорт людей всередині укриття.

BlastLock (опційно)

Посилені захисні двері із залізобетонним армованим ядром для:

• додаткового захисту від уламків;
• посилення стійкості вхідної групи;
• збереження захисного контуру укриття.

Основне призначення ARCA SPACE 4.0

Public Safety - громадська безпека: укриття для: шкіл, дитячих садків, університетів, лікарень, парків, дитячих майданчиків, транспортної інфраструктури, місць масового перебування людей.

Business Continuity - безперервність роботи бізнесу: рішення для офісів, виробництв, логістичних центрів, складів, агросектору, фармацевтики, комерційних об’єктів.

Infrastructure Protection - захист інфраструктури: інженерний захист енергетичних об’єктів, критичної інфраструктури, муніципальних систем, стратегічних підприємств.

Формати виконання ARCA SPACE

Наземний формат: швидке модульне рішення без масштабних земляних робіт. ПРУ та СПП із захисними властивостями ПРУ класу П-4 / П-5 / П-6 залежно від конфігурації.

Наземний + габіонний захист: посилений зовнішній контур для підвищеного захисту від уламкового та хвильового впливу. ПРУ та СПП із захисними властивостями ПРУ класу П-4 / П-5 / П-6 залежно від конфігурації.

Частково заглиблений формат: баланс між вартістю, швидкістю монтажу та підвищеним рівнем захисту.

Повністю підземний формат: максимальний базовий рівень захисту: ПРУ та СПП із захисними властивостями ПРУ класів П-1, П-2, П-3; Сховища та СПП із захисними властивостями сховища; укриття від прямих влучань БпЛА.

Підземний + демпферна плита: найвищий рівень інженерного захисту для сценаріїв надвисоких загроз, включно з прямими ракетними ураженнями у відповідному виконанні.

Протирадіаційний захист

ARCA SPACE може використовуватись як:

• ПРУ (протирадіаційне укриття);
• СПП із захисними властивостями ПРУ;
• Сховища та СПП із захисними властивостями сховища.

Конструкція адаптується під необхідний рівень захисних властивостей відповідно до задач замовника.

Базова комплектація

• Монтаж та облаштування
• Посилені герметичні двері
• Лави для сидіння
• Вогнегасники
• Аптечка колективна для захисних споруд
• Електромережі
• Примусова вентиляція (без фільтрації)
• Противибуховий клапан
• Сертифікат відповідності
• Пандус

Всі інші опції: фільтровентиляційна установка, санвузли та інше - згідно ТЗ замовника розраховується за запитом.

ARCA SPACE - це більше, ніж укриття

Це багатофункціональна система модульного захисту, створена для:

• життя;
• роботи;
• навчання;
• безперервності функціонування;
• довгострокової безпеки.

До 50 років гарантії на бетонну конструкцію роблять ARCA SPACE частиною сучасної інфраструктури на покоління вперед.

ARCA SPACE 4.0

Модульний захист, створений для збереження життя.

BUNKER-OK створює безпеку там, де люди живуть, працюють, навчаються та будують майбутнє.
