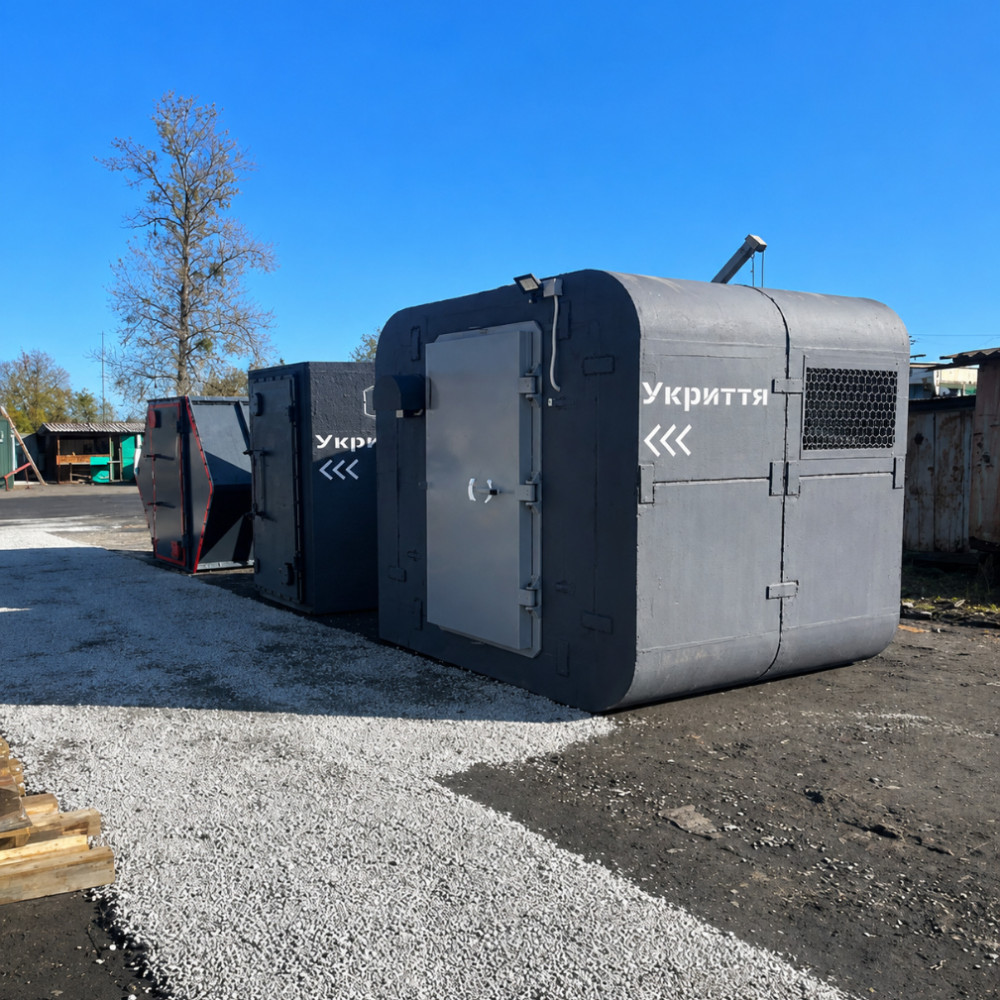

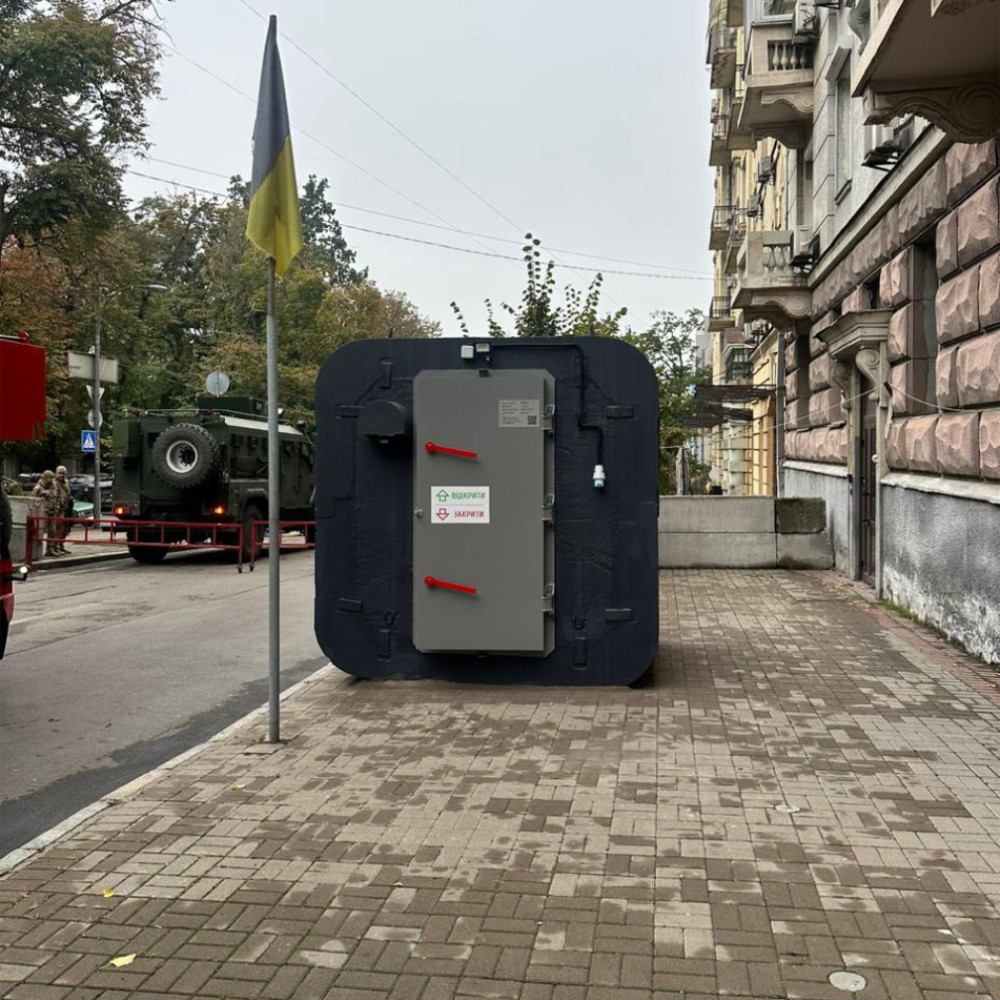

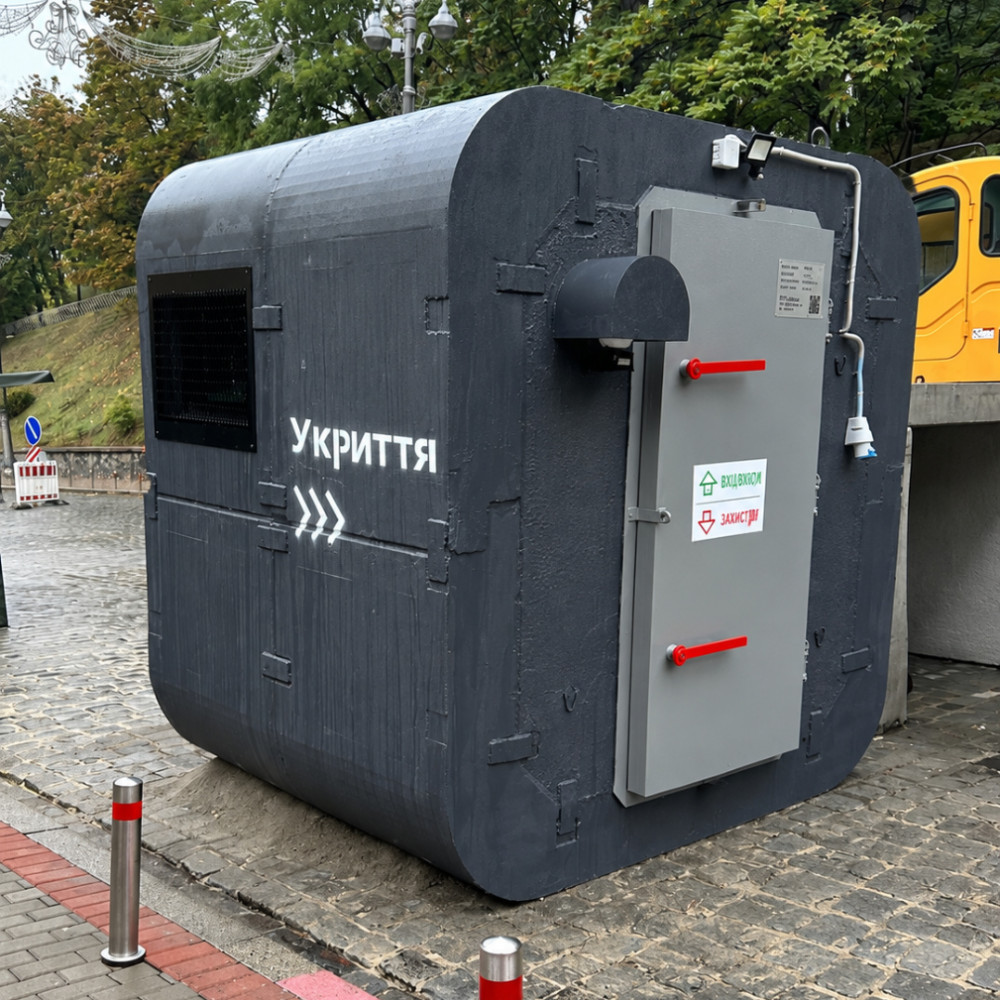

Пост охорони - захисне укриття Волат

Двосекційне захисне укриття - пост охорони дозволить співробітникам завжди залишатись на робочому місці й контролювати порядок/територію.

Особливості:

• Міцний матеріал: Виготовлене з високоякісного залізобетону, укриття "Волат" забезпечує максимальну надійність та довговічність.
• Підвищена вибухостійкість: Спеціальне полімерне покриття значно підвищує вибухостійкість конструкції.
• Комплектація безпеки: Укриття оснащене посиленими герметичними дверима, лавами для сидіння, вогнегасником, універсальною аптечкою, електромережами, тепловентилятором та примусовою вентиляцією.
• Зручність та комфорт: До комплекту входять стіл, Wi-Fi роутер, рекуператор та скляні бійниці з багатошарового броньованого скла класу 6+.

Гарантія: Гарантія складає 50 років на залізобетонну конструкцію, що свідчить про його високу якість та довговічність.

Основні характеристики:

• Висока якість матеріалів: Залізобетон класу С35/45, арматура класу А500С, металеві закладні деталі з марки С245.
• Швидке зведення: Укриття складається з окремих блоків, що з'єднуються зварними швами. Час збирання від 6 до 10 годин.
• Мобільність: Може бути встановлене на поверхні землі, частково або повністю заглиблене.

Захисне укриття "Волат" створене для задоволення потреб безпеки та комфорту співробітників, які контролюють порядок на об'єкті. Ця конструкція надає можливість завжди залишатися на робочому місці, забезпечуючи надійний захист та зручність.

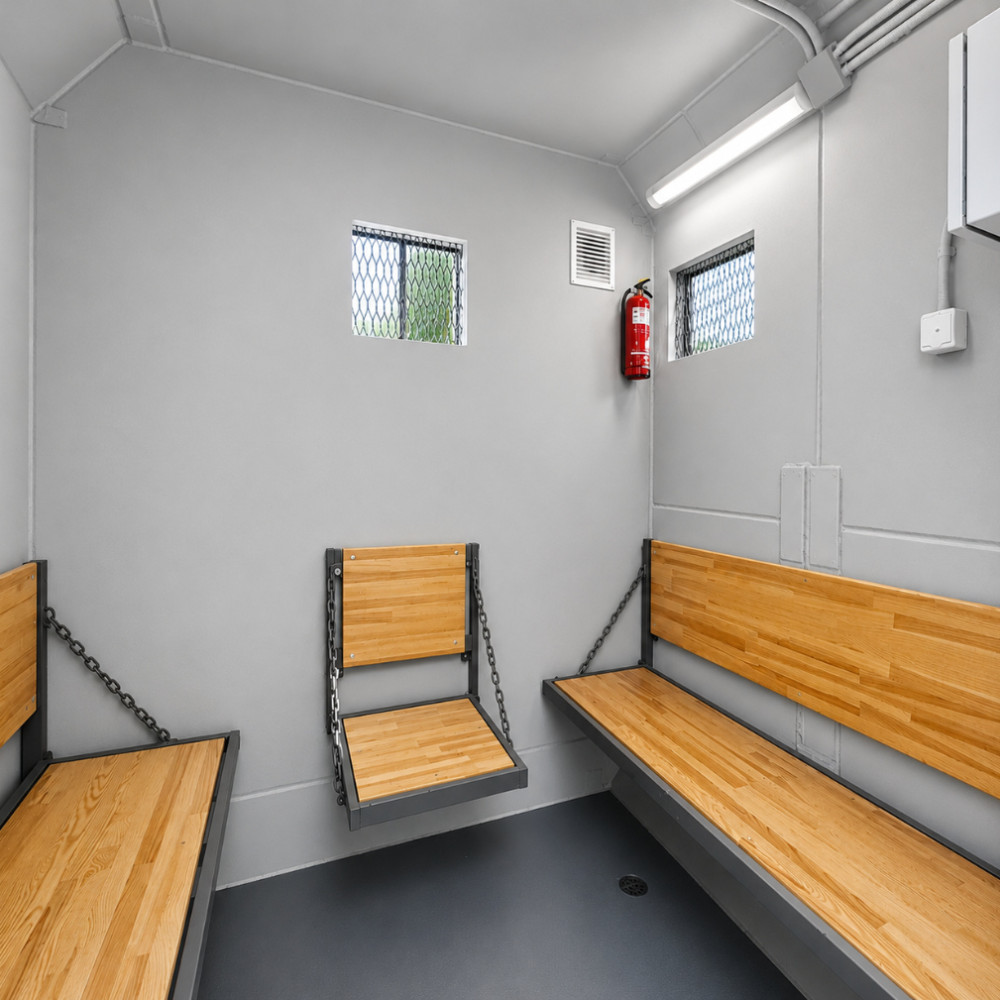

Комплектація

• Двері посилені, герметичні (440 кПа)
• Лави для сидіння
• Вогнегасник, універсальна аптечка
• Електромережі
• Тепловентилятор
• Примусова вентиляція
• Документи та сертифікат відповідності
• Wi-Fi роутер
• Рекуператор
• Стіл
• Скляні бійниці (виконані з багатошарового броньованого скла класу 6+)

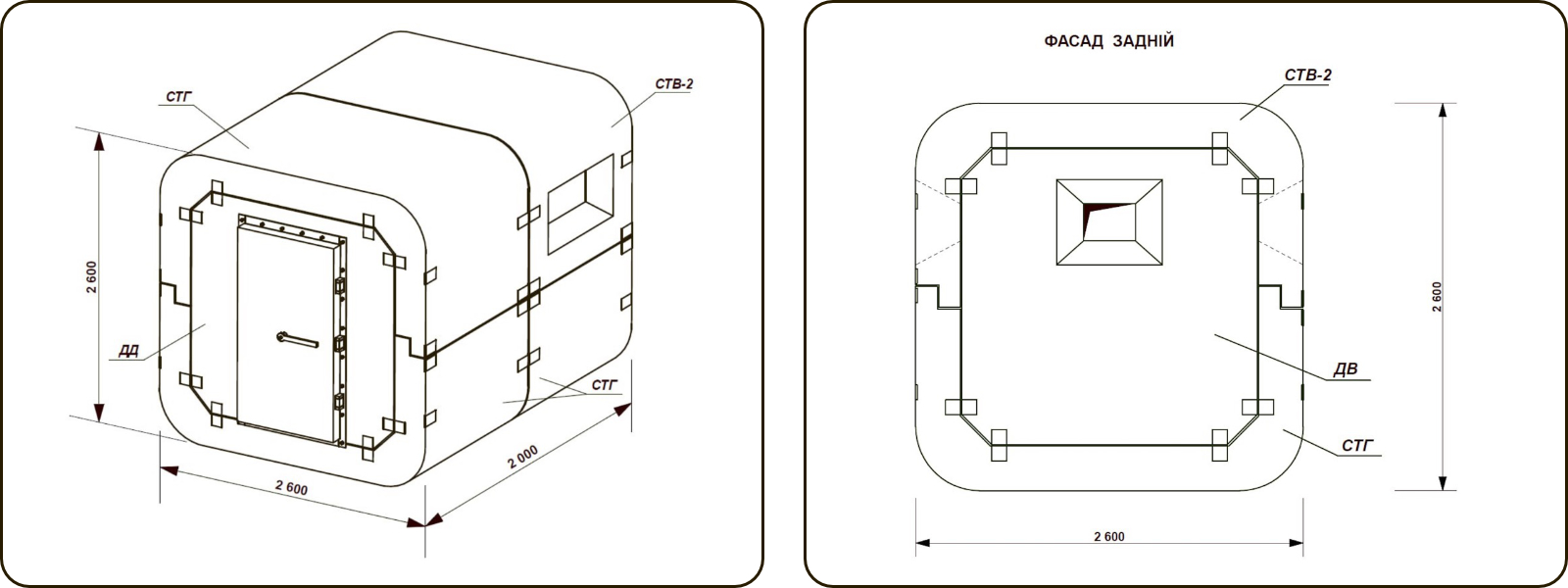

Габарити

• Розмір: 2660 x 2000 x 2660 мм
• Товщина стін: 300 мм
• Внутрішній розмір: 2000 x 1400 мм
• Внутрішня площа: 2.8 кв. м.
• Вага: близько 18 т.

Про укриття Волат

Фортифікаційні споруди Волат - це мульти секційні багатоцільові укриття цивільного й військового призначення. Вони спроєктовані спеціалістами найвищої кваліфікації та пройшли полігонні та фізичні випробування у Державному науково-дослідницькому інституті будівельних конструкцій міста Києва. Сприймає надмірний тиск повітряної ударної хвилі майже 850 кПа. Стіни вироблені з запатентованої рецептури заліза фібра бетону.

Виготовлення елементів укриття проводиться з унікального складу бетону, що відповідає всім вимогам та стандартам ДСТУ Б (В.2.6-2:2009), ДСТУ-Н Б (А.3.1-34:2016), ДСТУ Б (В.2.6-168:2011) та ДСТУ 9195:2022 "Швидкоспоруджувані захисні споруди цивільного захисту модульного типу" та ДБН В.2.2-5:2023 “Захисні споруди цивільного захисту”.

Мають посилене зміцнення арматурою діаметром до 18 мм, армувальні сітки, що розташовані зі зсувом таким чином, щоб перехрестя однієї сітки знаходилось навпроти отворів іншої сітки; відповідної міцності внутрішній склад бетону; металевий фібровий наповнювач.

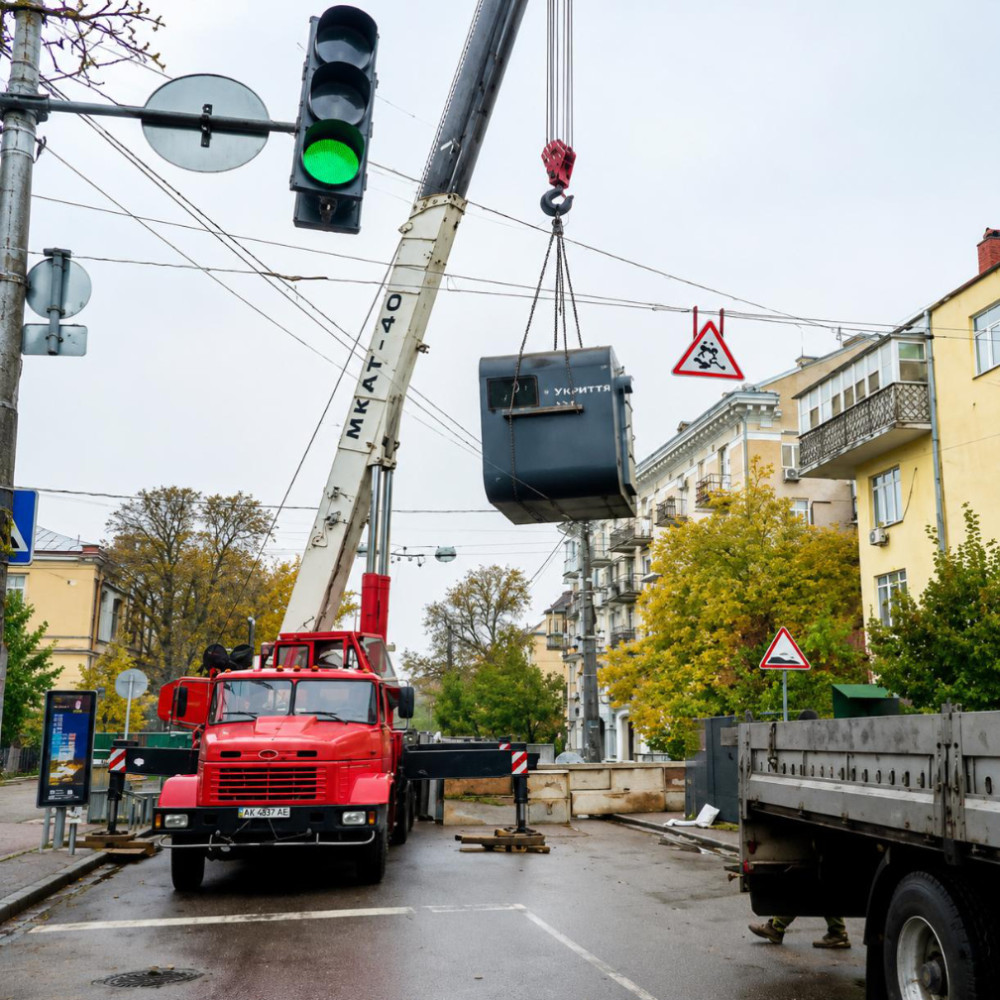

Укриття Волат швидко зводиться, складається з окремих блоків - збірних елементів, з'єднаних зварними швами з можливістю роз'єднання (розварювання або розрізання) зварних з'єднань для неодноразового наступного з'єднання/роз'єднання. Може бути встановлений на поверхні землі, частково або повністю заглиблений. Час збирання від 6 до 10 годин.

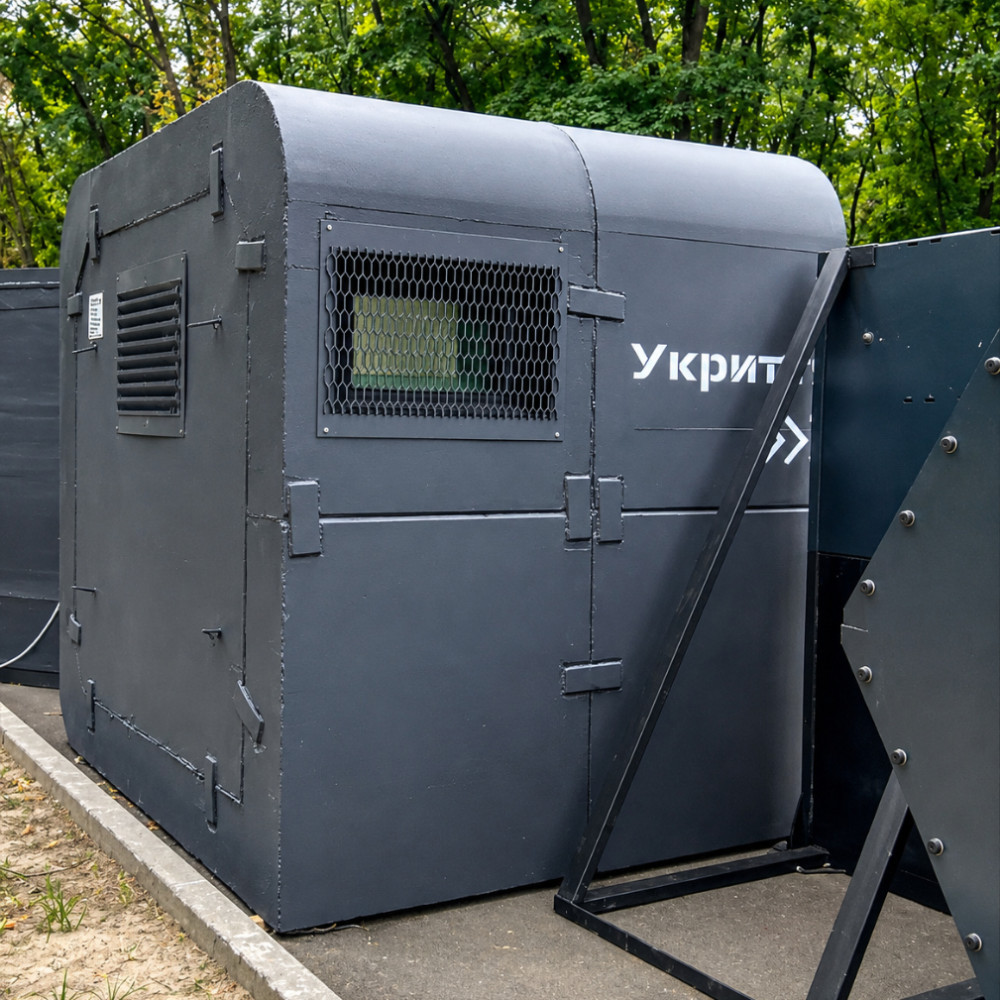

Скло бійниці

Витримує постріл із гвинтівки СГД (Снайперська гвинтівка Драгунова). Гострокінцева куля 7.62 мм зі сталевим осердям у сталевій оболонці.

Технічна інформація

Конструктивно споруда мобільного залізобетонного укриття Волат складається із набору типових виробів (секцій). Кінцева кількість типових секцій у модулі може бути різною. По довжині модуля передбачено встановлення діафрагм з дверними отворами. По торцях модуля встановлюються глухі діафрагми. Споруда укриття може бути виконана у різних варіантах: на 2, 3 секції, глухі стіни, з бійницями, з покриттям, яке підвищує вибухостійкість та інше. Секції укриття з’єднуються між собою на зварюванні за допомогою закладних деталей.

Фортифікаційна споруда – конструктор «Волат» має клас захисту А-І/А-ІІ/А-ІІІ. При товщині стін 300 мм сприймає надмірний тиск повітряної ударної хвилі 849,94 кПа, відповідає класу А-І та класам А-ІІ, А-ІІІ та А-ІV без додаткових елементів посилення, а за умови обвалування має ступінь послаблення радіаційного впливу Кз від 1000 до 5000, забезпечує захист від осколкових елементів боєзарядів (снарядів, ракет тощо) та впливу інших елементів, що захоплюються ударною хвилею без руйнування або перекидання.

Просторова жорсткість споруди забезпечується опалубними габаритами типових секцій та їх спільною роботою, а також наявними по довжині діафрагмами жорсткості.

Матеріали. Всі несучі залізобетонні елементи каркаса прийнято з бетону класу С35/45 стіни. При армуванні всіх залізобетонних елементів каркаса поздовжня робоча арматура прийнята класу А500С, поперечна арматура – класу А500С. Закладні деталі виконані з металу марки С245. Підбір арматури виконаний з урахуванням тріщиностійкості.

Інші типи використання фортифікаційної споруди конструктора Волат: військові фортифікаційні об’єкти, захисні споруди подвійного призначення, захисні споруди цивільного захисту, захисні споруди цивільного захисту для комерційних підприємств, захист об’єктів критичної інфраструктури.

Укриття відповідає вимогам та стандартам ДСТУ. За умов будівництва на основі проєкту, може відповідати вимогам ДБН. Наші укриття легко поєднуються між собою, створюючи простір для захисту від 1 до 30+ осіб. Виконуються у різних варіантах: від 2х до 10+ секцій; з глухими стінами; з вікнами.

Розрахунок за допомогою чисельного моделювання

Було проведено дослідження з побудови розрахункової схеми окремих елементів та цілого модульного мобільного залізобетонного фортифікаційного укриття типу «Волат» за результатами чисельного моделювання від розрахункових небезпечних чинників, визначення основних характеристик розрахункової моделі (спільних деформацій під навантаженням, сумарних навантажень на споруду і навантажень, що передаються на основу), визначення розрахункових поєднань зусиль в основних конструктивних елементах, а також визначення необхідного армування несучих залізобетонних конструкцій.

Згідно з технічним звітом, за результатами чисельного моделювання від розрахункових небезпечних чинників, прийняті перерізи несучих елементів споруди у кресленнях марки КЗВ стадії Р є достатніми для сприйняття діючих навантажень.

Всі навантаження, які були враховані в розрахунковій схемі, для зручності зведені в таблиці і приведені нижче. Розрахунок виконаний за допомогою програмного комплексу Structure CAD (SCAD), для якого і складена розрахункова схема.

Снігове на вітрове навантаження не враховувалось через їх мізерність у порівнянні зі значенням навантаження на дію повітряної ударної хвилі.

У схемі враховувався відпір ґрунту під фундаментною плитою у припущенні його значення С1 = 100 т/м3.

Клас наслідків СС1, визначений відповідно до ДБН В.1.2-14:2018 «Загальні принципи забезпечення надійності та конструктивної безпеки будівель і споруд». Для навантажень прийнята категорія «А» (для основних несучих елементів).

Розрахункові характеристики зброї:

Додаткова інформація

• Ціна включає вартість збирання укриття на виробництві. При неможливості вивантаження зібраного укриття не обʼєкті, збирання укриття проводиться на місці доставки та розраховується окремо.
• Доставка рахується окремо.
• Гарантія 50 років на залізобетонну конструкцію.
• Ціни вказані з ПДВ.

Наша мета - збереження життів населення та захист об'єктів критичної інфраструктури. Швидкість та легкість зведення та демонтажу мобільних укриттів. Довготривале або тимчасове надійне укриття цивільного населення від куль, осколкового ураження, частин зруйнованих будівельних конструкцій та вибухової хвилі під час обстрілів громадських місць. Часткова або повна автономна система життєзабезпечення укриття.

* візуалізації й розміри на цьому зображенні є орієнтовними та не відображають реальний кінцевий продукт. Будь ласка, звʼяжіться з нами для отримання повної інформації.
