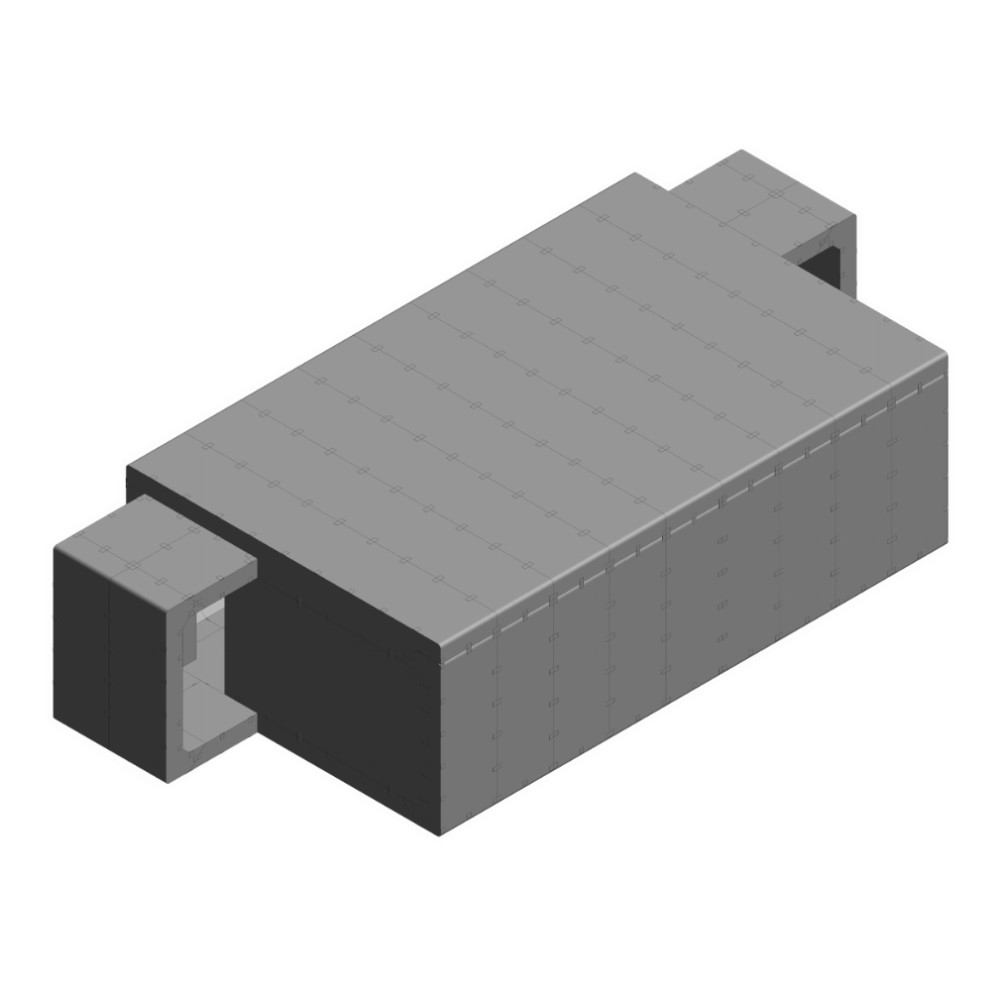

Протирадіаційне укриття ARCA MAX 6.0 на 100 осіб

Сертифіковане наземне протирадіаційне укриття ARCA-NOVA 6.0 на 100 осіб від BUNKER-OK – це максимальний рівень модульного захисту для масштабних задач.

Укриття ARCA-NOVA 6.0 на 100 осіб це флагманське рішення для великих просторів, стратегічних об’єктів та інфраструктури, де безпека має працювати на максимальному рівні.

Укриття ARCA-NOVA 6.0 на 100 осіб з внутрішньою шириною 6,0 м - це найбільш масштабний формат у лінійці укриттів ARCA, створений для випадків, коли стандартного рішення недостатньо.

Його основне призначення — захист великої кількості людей, критично важливих процесів та стратегічної інфраструктури в умовах сучасних загроз.

ОСНОВНЕ ПРИЗНАЧЕННЯ ARCA-NOVA 6.0 на 100 осіб

1. Захист великих груп людей - укриття ARCA-NOVA 6.0 на 100 осіб це рішення для бізнесу і держави, де відповідальність вимірюється десятками або сотнями життів: корпоративних об’єктів, виробництв, логістичних центрів, торгових просторів, шкіл, лікарень, готелей, громадських об’єктів та ін.
2. Критична інфраструктура: укриття ARCA-NOVA 6.0 на 100 осіб допомагають зберігати безперервність роботи критичних систем: енергетики, водопостачання; промисловості, агросектору, фармацевтики, транспортних вузлів.
3. Цивільна інфраструктура - укриття ARCA-NOVA 6.0 на 100 осіб для створення безпечного простору нового покоління, де захист інтегрований у повсякденне життя: укриття для  парків, дитячих майданчиків, спортивних зон, транспортних зупинок, місць масового перебування людей.

Характеристики

• Кількість секцій: 9
• Кількість тамбурів: 2 (закриті)
• Корисна площа: 60,6 м²
• Місткість: 100 осіб
• Вага: 306 т
• Клас захисту: А-І
• Клас ПРУ: П-4, П-5, П-6 (наземно без додаткового обвалування, входить у вартість)
• Товщина стелі: 700 мм
• Товщина стін та підлоги: 350 мм

Габарити

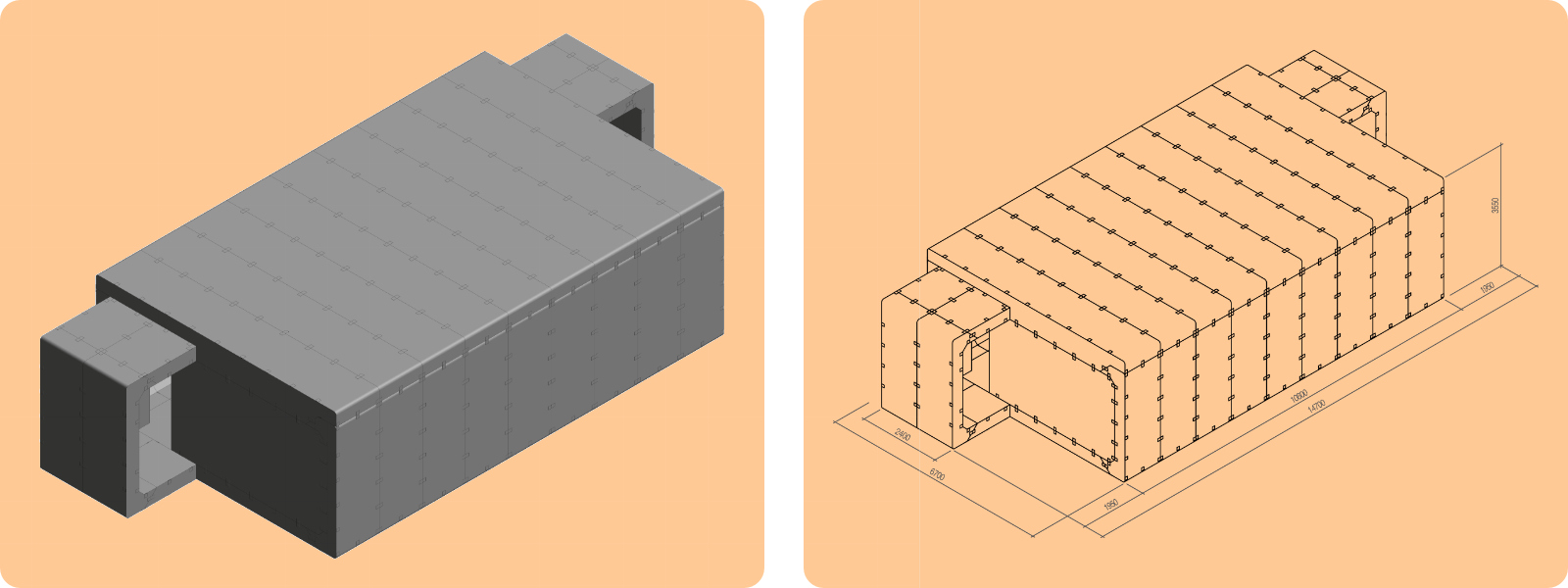

• Загальні габарити (ШхДхВ): 6.70 х 14.70 х 3.55 м
• Внутрішні габарити (корисна площа без тамбурів): 6.00 х 10.10 х 2.50 м

Матеріали

• Залізобетон: класу С35/45
• Закладні деталі: метал марки С245
• Арматура: класу А500С (розрахована на тріщиностійкість)
• Подвійна площа армування

Базова комплектація

• Монтаж та облаштування (наземне встановлення)
• Посилені захисні двері
• Лави для сидіння
• Вогнегасники
• Аптечка колективна для захисних споруд
• Електромережі
• Примусова вентиляція (без фільтрації)
• Противибуховий клапан
• Шафа для медикаментів, запасу їжі та питної води
• Сертифікат відповідності
• Пандус

Всі інші опції: фільтровентиляційна установка, санвузли та інше - згідно ТЗ замовника розраховується за запитом.

Розраховується окремо після ознайомлення з місцем встановлення:

• Підготовка місця встановлення: земляні роботи, додаткова гідроізоляція, підключення до інженерних мереж та ін.
• Доставка, розвантаження

Відповідає стандартам ДСТУ Б В.2.6-2:2009, ДСТУ 9195:2022 та ДБН В. 2.2-5:2023. Сертифіковано Державним науково-дослідним інститутом будівельних конструкцій ОС ""ЦЕНТРОСЕПРОБУД"".

ARCA-NOVA 6.0 на 100 осіб — це рішення для:

Public Safety (громадська безпека) + Business Continuity (безперервність роботи бізнесу) + Infrastructure Protection (захист інфраструктури)

ARCA-NOVA 6.0 на 100 осіб - Це не просто укриття. Це модульний захист для великих рішень, як частини сучасної системи підготовленості до будь-яких викликів.

ARCA-NOVA 6.0 на 100 осіб — максимальний простір, максимальний захист, максимальна відповідальність, щоб захистити людей, зберегти функціонування, забезпечити майбутнє.

ARCA — стратегічні формати виконання:

Залізобетонне модульне укриття ARCA може бути реалізоване у кількох інженерних конфігураціях відповідно до рівня загроз та умов майданчика:

1. Наземний формат: Класичне швидке рішення: модульне залізобетонне укриття,  ПРУ (протирадіаційне укриття) та СПП із захисними властивостями ПРУ (Кз=200) клас П-4, П-5, П-6, залежно від комплектації та сценарію застосування.
2. Наземний + габіонний захист: Посилений периметр — додатковий рівень захисту від осколкового та хвильового впливу.
3. Частково заглиблений формат: Зниження теплового та ударно-хвильового впливу, ПРУ (протирадіаційне укриття) та СПП із захисними властивостями ПРУ класу П-1, П-2, П-3.
4. Повністю підземний формат: Максимальна захищеність. Клас сховища та СПП із захисними властивостями сховища. ПРУ (протирадіаційне укриття) та СПП із захисними властивостями ПРУ класу П-1. Укриття від прямих влучань БпЛА.
5. Підземний + демпферна плита: найвищий рівень інженерного захисту: захист при сценаріях надвисоких загроз, включно з прямим ракетним ураженням у відповідному виконанні.

ARCA — це не просто укриття.

Це стратегічні об’єкти нового покоління.

Це адаптивна система захисту, яка масштабується від дитячого майданчика до державної інфраструктури.

BUNKER-OK створює безпеку там, де люди живуть, навчаються, працюють і будують майбутнє.

КЛЮЧОВІ ПЕРЕВАГИ ARCA:

Максимальний рівень конструктивної стійкості:

CPS стандарт: Система інженерних рішень BUNKER-OK, створена на основі реальних сучасних загроз, полігонних випробувань та практичного досвіду захисту людей.

Shahed-136 battle-tested: Укриття ARCA пройшли фізичні випробування вибухом бойової частини ударного БпЛА Shahed-136, що підтверджено протоколами випробувань

10-кратний запас міцності: Конструкція має підтверджений випробуваннями запас міцності, який значно перевищує базові нормативні вимоги.

TriCore Armor: Авторська система армування, яка підвищує цілісність конструкції, допомагає стримувати руйнування та зберігає стабільність укриття навіть при сильних навантаженнях.

Dual Armor: Посилена площа армування для кращого розподілу вибухового навантаження, зниження ризику тріщин і додаткового захисту від уламкового ураження.

Blast Comfort: Противибуховий клапан, який знижує надлишковий тиск і допомагає захистити людей всередині від критичного ударного навантаження.

BlastLock (опційно): Посилені двері із залізобетонним армованим ядром для підвищеного захисту від вибухової хвилі, уламків та критичних навантажень.

ARCA — це не просто укриття. Це інвестиція в майбутнє

До 50 років гарантії на бетонну конструкцію роблять його частиною інфраструктури на покоління вперед.
