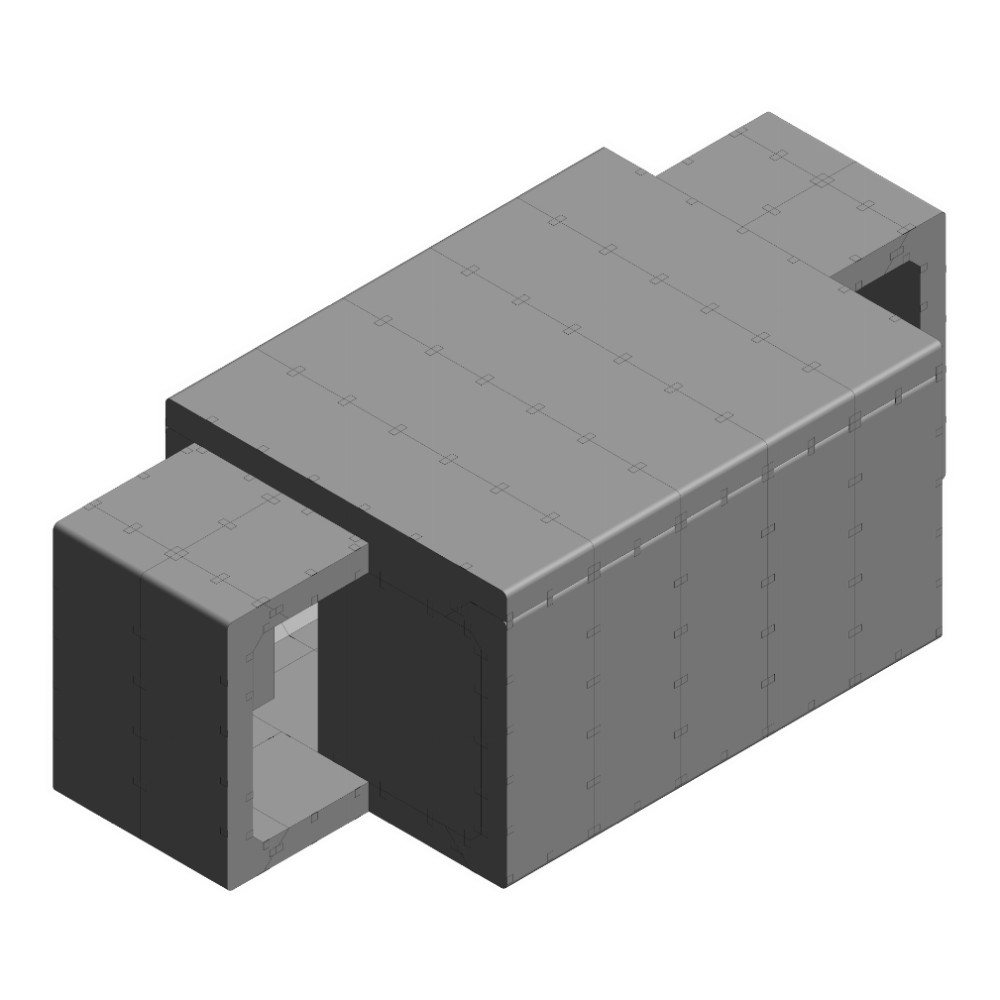

Протирадіаційне укриття ARCA SPACE 4.0 на 35 осіб

Сертифіковане протирадіаційне укриття (ПРУ) нового покоління ARCA SPACE - залізобетонне модульне укриття найвищого в Україні класу захисту

Сертифіковане модульне укриття ARCA SPACE від BUNKEROK з внутрішньою шириною 4,0 метри та висотою 2,5 метри це оптимальний баланс між місткістю, рівнем захисту та комфортом.

Сертифіковане протирадіаційне укриття (ПРУ)  ARCA SPACE - це флагманська система модульного захисту нового покоління, виконана за сучасним стандартом CPS (Civil Protection Standard) та створена для нової реальності, де безпека - це не тимчасове рішення, а стратегічна відповідальність за життя людей.

Сертифіковане протирадіаційне укриття (ПРУ) ARCA SPACE - це універсальне залізобетонне модульне укриття, яке поєднує високий рівень захисту, інженерну надійність та адаптивність для приватного сектору, бізнесу, громадської та критичної інфраструктури.

Характеристики

• Кількість секцій: 5
• Кількість тамбурів: 2 (закриті)
• Місткість: 35 осіб
• Вага: 155 т
• Клас захисту укриття: А-І
• Клас ПРУ та СПП із захисними властивостями ПРУ: П-4, П-5, П-6 (наземно без додаткового обвалування, входить у вартість)
• Клас ПРУ та СПП із захисними властивостями ПРУ: П-1, П-2, П-3 (з додатковим обвалуванням або заглиблено, прораховується додатково)
• Товщина стелі: 700 мм
• Товщина стін та підлоги: 350 мм

Габарити

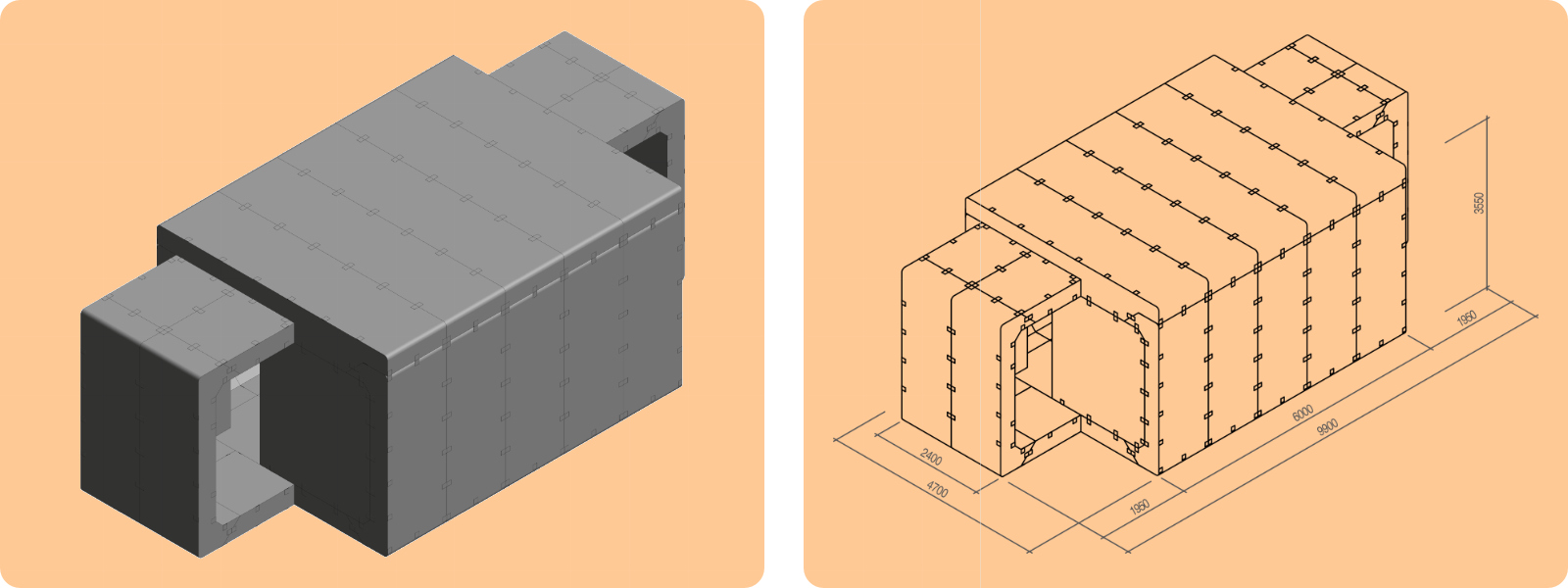

• Загальні габарити (ШхДхВ): 4.70 х 9.80 х 3.55 м
• Внутрішні габарити (корисна площа без тамбурів): 4.00 х 5.30 х 2.50 м
• Корисна площа: 21.2 м²

Матеріали

• Залізобетон: класу С35/45.
• Закладні деталі: метал марки С245.
• Арматура: класу А500С (розрахована на тріщиностійкість)
• Подвійна площа армування

Розраховується окремо після ознайомлення з місцем встановлення:

• Підготовка місця встановлення: земляні роботи, додаткова гідроізоляція, підключення до інженерних мереж та ін.
• Доставка, розвантаження

Відповідає стандартам ДСТУ Б В.2.6-2:2009, ДСТУ 9195:2022 та ДБН В. 2.2-5:2023. Сертифіковано Державним науково-дослідним інститутом будівельних конструкцій ОС ""ЦЕНТРОСЕПРОБУД"".

ARCA SPACE - одне з найбільш технологічних укриттів в Україні

Укриття ARCA:

• успішно випробувані вибухом бойової частини БпЛА типу Shahed-136 (47,8 кг), що підтверджено протоколами випробувань;
• мають підтверджений випробуваннями 10-кратний запас міцності;
• відповідають найвищому в Україні класу захисту А-І+;
• сприймають надмірний тиск повітряної ударної хвилі понад 500 (1300) кПа;
• відповідають ПРУ класу П-4, П-5 та П-6 у наземному виконанні;
• відповідають ПРУ класу П-1, П-2 та П-3 у наземному виконанні з обвалуванням або в заглибленому та підземному виконанні
• створені для сучасних сценаріїв цивільного захисту та критичних загроз.

Інженерні технології ARCA SPACE

TriCore Armor

Суцільний трирівневий армувальний каркас, який:

• підвищує цілісність конструкції;
• зменшує ризик прогресуючого руйнування;
• зберігає геометричну стабільність;
• допомагає утримувати герметичність навіть при частковому ураженні.

Dual Armor

Система подвійної площі армування для:

• кращого розподілу вибухового навантаження;
• зниження ризику локального руйнування;
• стримування уламкового ураження;
• мінімізації тріщиноутворення.

Blast Comfort

Противибуховий клапан, який:

• гасить вибухову хвилю;
• знижує надлишковий тиск;
• підвищує безпеку та комфорт людей всередині укриття.

BlastLock (опційно)

Посилені захисні двері із залізобетонним армованим ядром для:

• додаткового захисту від уламків;
• посилення стійкості вхідної групи;
• збереження захисного контуру укриття.

Основне призначення ARCA SPACE 4.0

Public Safety - громадська безпека: укриття для: шкіл, дитячих садків, університетів, лікарень, парків, дитячих майданчиків, транспортної інфраструктури, місць масового перебування людей.

Business Continuity - безперервність роботи бізнесу: рішення для офісів, виробництв, логістичних центрів, складів, агросектору, фармацевтики, комерційних об’єктів.

Infrastructure Protection - захист інфраструктури: інженерний захист енергетичних об’єктів, критичної інфраструктури, муніципальних систем, стратегічних підприємств.

Формати виконання ARCA SPACE

Наземний формат: швидке модульне рішення без масштабних земляних робіт. ПРУ та СПП із захисними властивостями ПРУ класу П-4 / П-5 / П-6 залежно від конфігурації.

Наземний + габіонний захист: посилений зовнішній контур для підвищеного захисту від уламкового та хвильового впливу. ПРУ та СПП із захисними властивостями ПРУ класу П-4 / П-5 / П-6 залежно від конфігурації.

Частково заглиблений формат: баланс між вартістю, швидкістю монтажу та підвищеним рівнем захисту.

Повністю підземний формат: максимальний базовий рівень захисту: ПРУ та СПП із захисними властивостями ПРУ класів П-1, П-2, П-3; Сховища та СПП із захисними властивостями сховища; укриття від прямих влучань БпЛА.

Підземний + демпферна плита: найвищий рівень інженерного захисту для сценаріїв надвисоких загроз, включно з прямими ракетними ураженнями у відповідному виконанні.

Протирадіаційний захист

ARCA SPACE може використовуватись як:

• ПРУ (протирадіаційне укриття);
• СПП із захисними властивостями ПРУ;
• Сховища та СПП із захисними властивостями сховища.

Конструкція адаптується під необхідний рівень захисних властивостей відповідно до задач замовника.

Базова комплектація

• Монтаж та облаштування
• Посилені герметичні двері
• Лави для сидіння
• Вогнегасники
• Аптечка колективна для захисних споруд
• Електромережі
• Примусова вентиляція (без фільтрації)
• Противибуховий клапан
• Сертифікат відповідності
• Пандус

Всі інші опції: фільтровентиляційна установка, санвузли та інше - згідно ТЗ замовника розраховується за запитом.

ARCA SPACE - це більше, ніж укриття

Це багатофункціональна система модульного захисту, створена для:

• життя;
• роботи;
• навчання;
• безперервності функціонування;
• довгострокової безпеки.

До 50 років гарантії на бетонну конструкцію роблять ARCA SPACE частиною сучасної інфраструктури на покоління вперед.

ARCA SPACE 4.0

Модульний захист, створений для збереження життя.

BUNKEROK створює безпеку там, де люди живуть, працюють, навчаються та будують майбутнє.
